碳弧氣刨機(jī) 、 碳弧氣刨焊機(jī)

1)夾碳

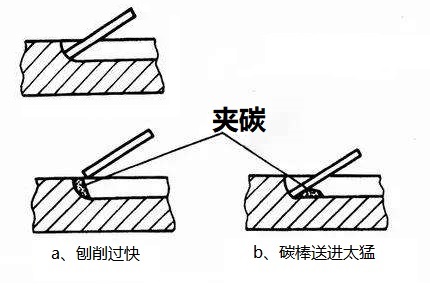

　　刨削速度太快或碳棒送進(jìn)過(guò)速，使碳棒頭部觸及鐵水或未熔化的金屬上，電弧就會(huì)因短路而熄滅。由于溫度很高，當(dāng)碳棒再往前送或上提時(shí)，端部脫落并粘在未熔化金屬上，產(chǎn)生“夾碳”缺點(diǎn)。

　 發(fā)生夾碳后，在夾碳處電弧不能再引燃，這樣就阻礙了碳弧氣刨的繼續(xù)進(jìn)行。此外，夾碳外還形成一層硬脆且不容易處理的碳化鐵（碳含量達(dá)6.7％）。這種缺點(diǎn)須注意防止和處理，否則焊后容易出現(xiàn)氣孔和裂紋。處理的方法是在缺點(diǎn)的前端引弧，將夾碳處連根一起刨除，或用角磨機(jī)磨掉。碳弧氣刨機(jī) 、 碳弧氣刨焊機(jī)

2)粘渣

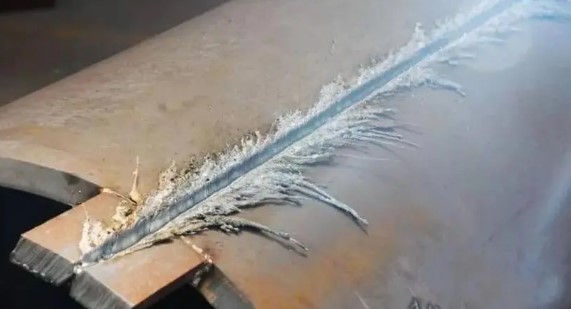

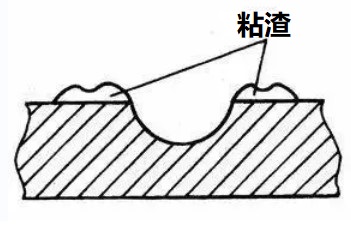

　　碳弧氣刨操作時(shí)，吹出來(lái)的鐵水叫“渣”，表面是一層氧化鐵，內(nèi)部是含碳很高的金屬。如果粘潭在刨槽的兩側(cè)，即產(chǎn)生粘渣。

　 粘渣主要是由于壓縮空氣壓力小引起的，但刨槽速度與電流配合不當(dāng)，刨削速度太慢也易粘渣，在采用大電流時(shí)更為明顯。其次在傾角過(guò)小時(shí)也易粘渣。粘渣可采用風(fēng)鏟處理。

3)刨槽不正或深淺不均

　　碳棒歪向刨槽的一側(cè)就會(huì)引起刨槽不正，碳棒運(yùn)動(dòng)時(shí)上下波動(dòng)就會(huì)引起刨槽的深淺不均，碳棒的角度變化同樣能使刨槽的深淺發(fā)生變化。刨槽前，注意碳棒與工件的相對(duì)位置，提高操作的熟練程度。

4)刨偏

　　刨削時(shí)往往由于碳棒偏離預(yù)定目標(biāo)造成刨偏。碳弧氣刨速度大約比電弧焊高2～4倍，技術(shù)不熟練就容易刨偏。刨偏與否和所用氣刨槍結(jié)構(gòu)也有一定的關(guān)系。例如，采用帶有長(zhǎng)方槽的圓周送風(fēng)式和側(cè)面送風(fēng)式槍，均不易將渣吹到正前方，不妨礙刨削視線，因而減少了刨偏缺點(diǎn)。碳弧氣刨機(jī) 、 碳弧氣刨焊機(jī)

5)銅斑

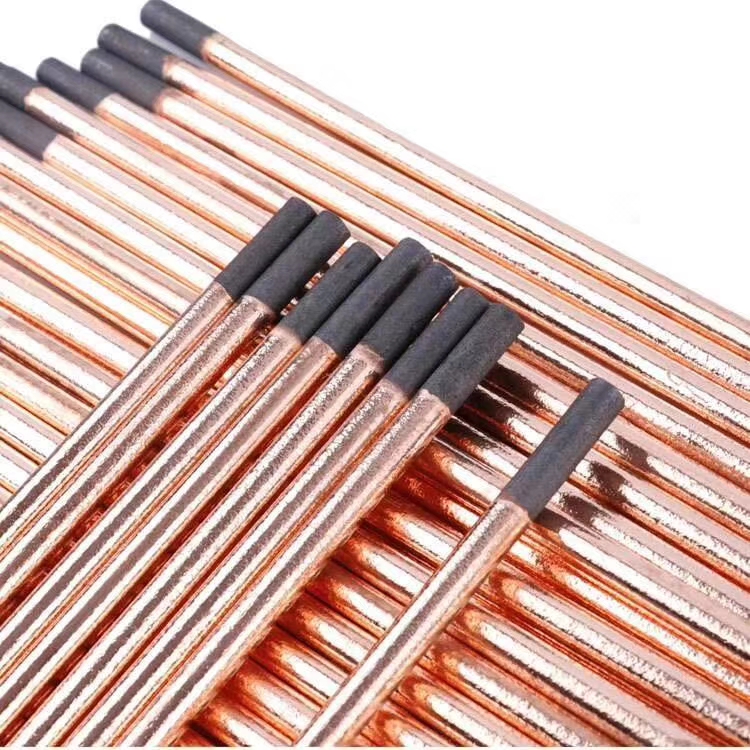

　　采用表面鍍銅的碳棒時(shí)，有時(shí)因鍍銅質(zhì)量不好，會(huì)使銅皮成塊剝落，剝落的銅皮成熔化狀態(tài)，在刨槽的表面形成銅斑。在焊前用鋼絲刷或砂輪機(jī)將銅斑處理，就可避免母材的局部滲銅。如不處理，銅滲入焊縫金屬的量達(dá)到一定數(shù)值時(shí)，就會(huì)引起熱裂紋。

　　為避免這種缺點(diǎn)要選用鍍層質(zhì)量好的碳棒，采用合適的電流，并注意焊前用鋼絲刷或砂輪機(jī)清理干凈。

重慶金多利科技有限公司為客戶供應(yīng)從焊接、切割、除塵及相關(guān)輔件等全流程的產(chǎn)品，公司配備一支經(jīng)驗(yàn)豐富的技術(shù)團(tuán)隊(duì)，為客戶提供碳弧氣刨機(jī)、碳弧氣刨焊機(jī) 及其他產(chǎn)品的售前售中售后技術(shù)支持與維修服務(wù)。若有疑問(wèn)請(qǐng)隨時(shí)咨詢我們！
