鎂合金適用于很多焊接方法，如鎢極氬弧焊、電子束焊、激光焊、攪拌摩擦焊、爆炸焊和電阻點焊。無論哪種焊接方法，鎂合金焊接后的微觀組織大多同時包含樹枝晶和等軸晶。一種普遍接受的觀點認為等軸晶的性能優于柱狀晶或樹枝晶，所以金屬凝固組織中希望得到小尺寸的等軸晶，同時盡可能減小柱狀晶/樹枝晶的百分比。

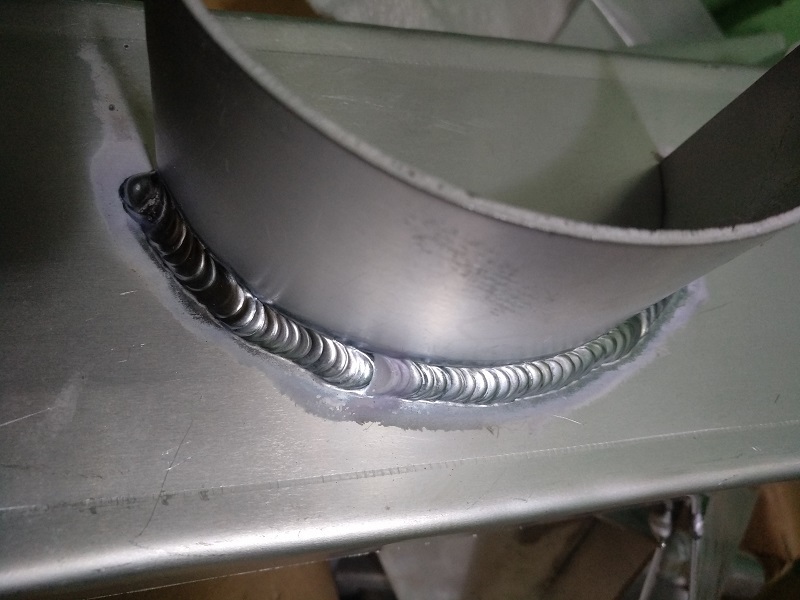

1.鎢極氬弧焊（TIG）

鎢極氬弧焊（TIG）是目前鎂合金常用的一種焊接方法。由于鎂合金容易氧化，TIG電弧焊接鎂合金通常利用交流電的陰極清理效應去除氧化膜，直流TIG焊接鎂合金較少使用。然而與直流相比，交流TIG焊接的熱輸入較低，加之鎂合金導熱很快，焊縫熔深淺，使交流TIG焊接鎂合金厚板存在一定問題。因此，焊接鎂合金中厚板時需要采用多層多道焊或者雙面施焊，增加了施焊難度，而且降低了生產效率。

鎂合金氬弧焊存在的主要缺點是氣孔和疏松。在焊接過程中通過增加保護氣體的流量可以顯著減小氣孔的數量、體積，并能減小焊縫中鎂含量的損失，從而提高接頭的力學性能。另外，對于氣孔的預防，還可以通過焊接時盡量壓低電弧（2mm左右），以充分發揮電弧的陰極破碎作用并使熔池受到攪拌，從而使氣體逸出熔池。

2.激光焊

激光焊接鎂合金是利用高密度的激光束作為熱源進行焊接的一種高能效精細加工方法，其研究主要集中在激光器的選擇（如CO2、diode、Nd：YAG及fiber激光器），激光功率、聚焦位置、焊接速度、熔深、保護氣體種類和填充材料等方面。

采用Nd：YAG激光器和CO2激光器對6種鑄造鎂合金和4種擠壓鎂合金進行激光焊接性研究，結果發現對相同成份和不同成份的鎂合金，厚度從2～8mm，均可利用激光焊接，并可得到很窄的焊縫和很大的熔深。

激光焊接鎂合金的缺點主要為氣孔、熱影響區熱裂紋及凝固裂紋。另外，鎂合金對激光的反射率較大也是鎂合金激光焊中需要注意的問題，這使激光焊接鎂合金熔深較淺。相比而言，電子束焊接得到的熔深大，且遠超過激光焊接。

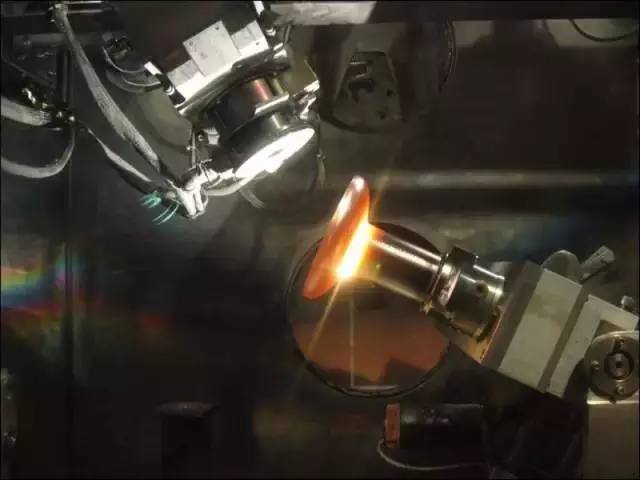

3.電子束焊

電子束可以焊透30mm的鎂合金板，熔化區的組織幾乎都是10mm左右的等軸晶。電子束焊接可以避免很多焊接缺點，如孔洞、咬邊、根部凹陷及較寬的熱影響區等。經過工藝優化，如調整聚焦位置到根部，優化焊接參數等，焊縫的極限抗拉強度可以達到母材83%（有表面應力集中）和96%（無應力集中）。

電子束焊接通常為真空焊接，金屬氣體的揮發對真空室的污染很大。研究發現非真空電子束非常適用于鎂合金的焊接。AZ31變形鎂合金和AM50A以及AZ91D鑄造鎂合金在適當的焊接工藝下均可得到良好的接頭。相對較高密度可以允許焊接速度達到15m/min，這樣熱輸入較小，焊接效率高。通過填絲可以得到無疏松、縮孔和氣孔等缺點的焊縫，接頭的靜載荷可以與母材相當，接頭的抗腐蝕性能甚至好于母材。高速、高能效且可以實現高自動化的非真空電子束焊接為鎂合金的大面積應用提供了新的途徑。

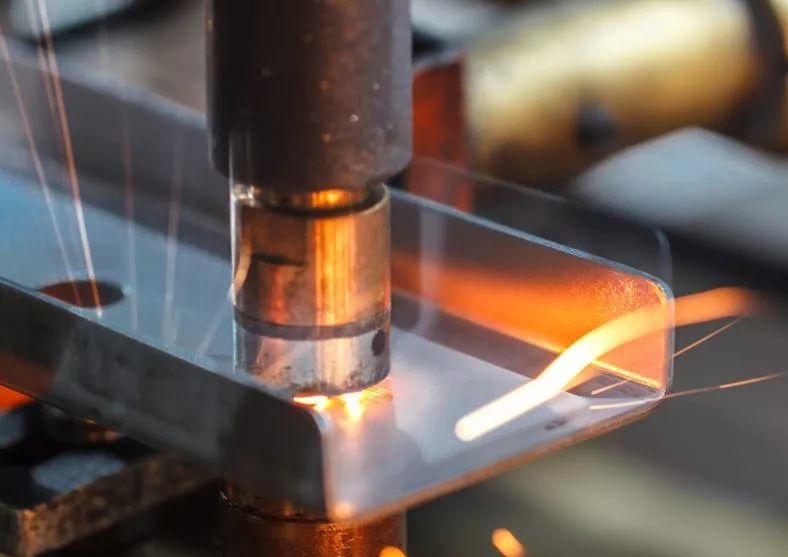

4.電阻點焊

電阻點焊因其成本極低、工藝穩定成為汽車工業中主要的焊接方法。鎂合金導熱率高、電阻值小，電阻點焊鎂合金時需要在短時間內通很高的電流，使產熱速率遠大于散熱速率。這個性能與鋁合金性能相似，因此能夠焊接鋁合金的點焊設備也能夠焊接鎂合金。電焊機的成本與變壓器次級線圈電流負荷成正比。相同板厚下，電阻點焊鋼所需的電流遠小于鎂合金，因此鎂合金的焊接設備昂貴。焊接電流、焊接時間及電極壓力是電阻點焊鎂合金重要的三個參數。這三個參數能夠控制熔核大小和接頭強度。鋁合金熱導率和電導率都很高，所需焊接電流是鋼的2～3倍。

重慶金多利科技有限公司為客戶供應從焊接、切割、除塵及相關輔件等全流程的產品，公司配備一支經驗豐富的技術團隊，為客戶提供手持激光焊接機,氬弧焊機 ,氬弧焊,鎂合金焊接,焊機,焊接設備等其他產品的售前售中售后技術支持與維修服務。若有疑問請隨時咨詢我們！
