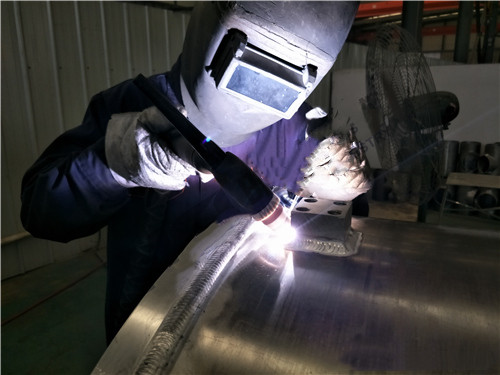

1、對需要返修的缺點應當分析產生原因，提出改進措施，編制焊接返修工藝（應考慮加工裝防焊接變形）后才能開始返修。

2、焊縫同一部位返修次數不宜超過2次。氬弧焊機

3、一般用金屬磨頭處理缺點和開坡口。如果缺點較深時，可先用規定的手工銑打磨，再用金屬磨頭打磨坡口表面。坡口應寬度均勻、表面平滑和便于施焊的凹槽，凹槽兩端有一定的坡度（一般不大于1：4）。

4、返修前需將缺點處理干凈，一般應進行100%PT確認（若缺點是裂紋，則需進行100%PT）。補焊時只需將缺點除盡即可，不要挖得太深，必要時進行RT進行確認缺點已全部處理。補焊時先不填絲，用電弧對補焊區金屬熔化；填絲后電弧應稍偏向焊絲，防補焊區金屬過熱，電弧可在補焊長度方向上適度往復移動，以延長熔池存在時間，以利于氫氣泡從熔池逸出。

5、返修焊縫性能和質量要求應與原焊縫相同；

6、鋁焊接主要焊縫缺點是氣孔和裂紋：

  氣孔產生原因：鋁焊接氣孔主要是氫進入焊接熔池而形成的。氫來源有：材料、焊絲、保護氣體、送絲機構、焊工的手套和環境濕度太高等，如焊絲被污染、材料及焊絲本身的氧化膜、送絲機構上有油污或汗漬等。

  預防措施：氬弧焊機

  ①材料及焊絲內的含氫量≤0.4mL /100g；

  ②被焊件表面應去除油污及氧化膜，存放時間不超過4h。表面清理后應用干燥、潔凈、不起毛的物件覆蓋坡口及兩側；

  ③焊絲盡量使用拋光焊絲，不然處理方法同上；

  ④保護氣體內雜質含量：H2≤0.001%；O2≤0.02%；N2≤0.1%；H2O≤0.02%；

  ⑤保護氣體管路：一般采用不銹鋼管或銅管，軟管采用塑料管而不能用橡膠等易吸水的軟管；焊前應檢查冷水管道，確保不會漏水；當環境濕度很大時，應對保護氣體進行加熱對管路進行吹掃；

  ⑥送絲機構：不得有油污，送絲管采用聚四氟乙烯管或尼龍，并焊前清理管內污染和冷凝水；

  ⑦現場環境：溫度不宜超過25℃，相對濕度不超過50%，保持環境清潔；

  ⑧焊工：工作服裝盡量是白色的，以便能及時發現和清理污染。焊時注意汗水和油漬不要再次污染焊件；

  ⑨在焊前都應在試板上試焊，以便檢查保護氣體和管路是否合格。

  ⑩焊接工藝上預防措施：用雙面焊代替單面焊；每道焊縫薄時比厚時有利于氣孔逸出；大直徑焊絲有利于減少氣孔；焊前預熱、焊后緩冷；降低電弧電壓、加大電流、降低焊接速度，有利于減少氣孔。

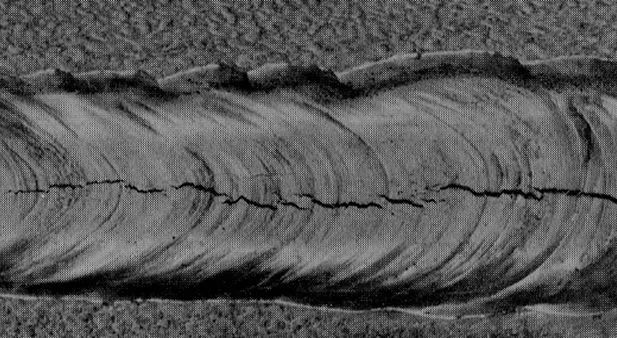

  裂紋產生原因：材料焊接性較差；選擇焊絲時沒考慮抗裂性；結構的拘束度過大。氬弧焊機

  預防措施：

  ①對焊接性較差的鋁材在焊接前應考慮其抗裂性而不能只考慮強度；必要時可考慮對焊件進行退火后焊接，焊后再淬火時效。

  ②選擇抗裂紋性好的焊絲，如含Si等低熔點元素的焊絲。

  ③盡量減少焊接接頭的拘束度，合理安排焊接順序，讓焊縫能夠有橫向收縮余量，以減小焊接應力。沒有必要定位焊的就不要焊定位焊，能雙面定位焊的就不要單面定位焊。

  ④盡量改單面焊為雙面焊。

重慶金多利科技有限公司為客戶供應從焊接、切割、除塵及相關輔件等全流程的產品，公司配備一支經驗豐富的技術團隊，為客戶提供 焊接設備,氬弧焊機 ,氬焊機 等其他產品的售前 售中售后技術支持與維修服務。若有疑問請隨時咨詢我們！
